 le boar 2m de chez art hobby

Aller en bas
AuteurMessage
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: le boar 2m de chez art hobby   le boar 2m de chez art hobby Icon_minitimeVen 22 Fév - 21:54

Je me decide a me remettre au planeur
Jai donc fait chauffer la carte bleu et craque pour un boar 2m de chez art hobby
Il me manque le stock de colle et cest parti pour le montage !

Il sagit dun planeur thermique/pente de 2m fuselage en fibre, queue en carbone, et ailes en polystirene coffret balsa.

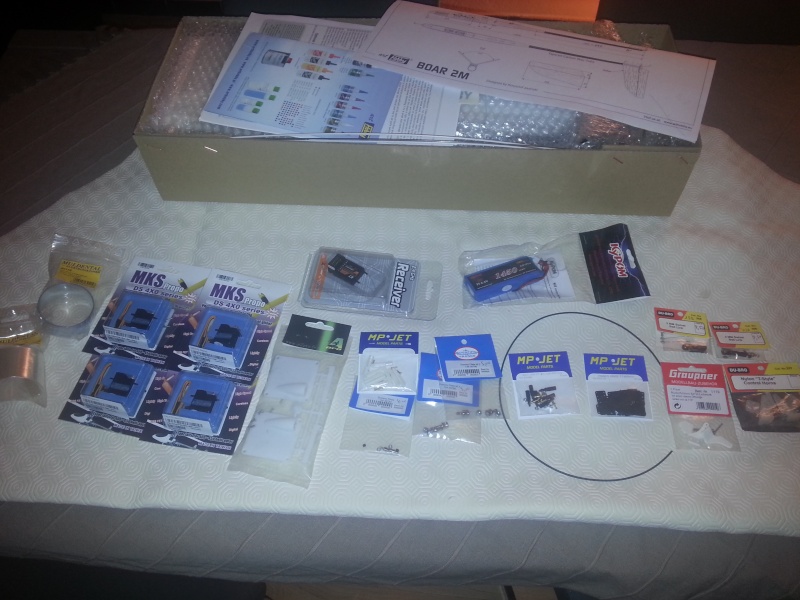

On commence par le deballage
La taille du carton surprends (tout petit par rapport a la machine finale)
Mais tout est emballe a merveille les ailes sont en deux demi ailes chacunes séparées par un bon morceau de polystyrene

le boar 2m de chez art hobby 20130210

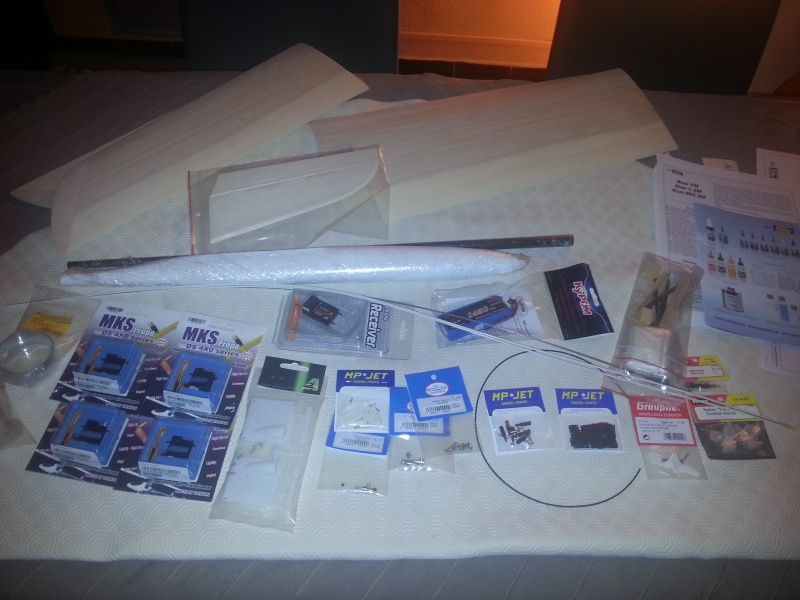

La finition des pieces et superbes
Et la documentation est complete (notice illustre en "vrai" photo, feuilles de conseil pour le montage et photos a l'appui.

le boar 2m de chez art hobby 20130211

le boar 2m de chez art hobby 20130212

le boar 2m de chez art hobby 20130213

le boar 2m de chez art hobby 20130214

Il sera equipe de 4 servos MKS ds470 (9g 2,5kg a 0.9sec), micro recepteur xpower 7 voies et un life 1400mah pour la reception.

Bref j'ai du boulot !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: on continue !   le boar 2m de chez art hobby Icon_minitimeDim 24 Fév - 21:23

On attaque !
On commence par poncer les saumons d'aile

Avant :
le boar 2m de chez art hobby 20130215

Apres:
le boar 2m de chez art hobby 20130216

Ensuite on assemble les demi ailes grace aux tiges carbone fournies

le boar 2m de chez art hobby 20130217

Les trous pour passage de cables sont deja fait
L'emplacement des servos et déjà dessine ya plus qu'à decouper et passer les fils

le boar 2m de chez art hobby 20130218

le boar 2m de chez art hobby 20130219

Aller c'est l'heure de manger ...
Apres , opération delicate : assemblage des deux demi ailes et renforts en fibre !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: suite   le boar 2m de chez art hobby Icon_minitimeMar 26 Fév - 0:39

le boar 2m de chez art hobby 20130220Mise en place ded renforts en fibre au niveau des jointures des ailes

Poncage et preparation des elements du Vtail
le boar 2m de chez art hobby 20130221

Collage de l'ensemble
le boar 2m de chez art hobby 20130222

Prochaine etape mise en place des ailes et des fixations sur le fuselage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: suite   le boar 2m de chez art hobby Icon_minitimeVen 1 Mar - 0:10

Ensuite jai realise la fixation de l'aile, un "teton" devant l'aile et la vis de fixation
Jai également réalisé une ouverture sur le dessus pour le passage des cables et du recepteur.

le boar 2m de chez art hobby 20130223

le boar 2m de chez art hobby 20130224

On s'attaque a la queue !! Laughing
Collage de l'ensemble sur le tube de queue que j'ai raccourci celon la longueur spécifiée dans la notice
Le tube de queue a été colle au fuselage.
Pour le passage des fourreaux de commande jai dispose 3 morceaux de polystirene dans lequel j'ai fait passer les foureaux.
Seul celui de lextremite cote queue a été colle avec une pointe d'epoxy

le boar 2m de chez art hobby 20130225

le boar 2m de chez art hobby 20130226

le boar 2m de chez art hobby 20130227

le boar 2m de chez art hobby 20130228

Ensuite mise en place des servos dans le fuso

le boar 2m de chez art hobby 20130229

Sinon je vais avoir du boulot en poncage pour les finitions...
En attendant montage a blanc des elements pour avoir un aperçu de la bete

le boar 2m de chez art hobby 20130230


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: suite   le boar 2m de chez art hobby Icon_minitimeDim 3 Mar - 17:19

Decoupe des ailerons, le tracage etait deja fait d'usine il y plus qu'à suivre les traits

La notice preconise de fixer les ailerons par du blinderm
Sur un planeur de cette taille je prefere ajouter des micro charnieres plates je mettrai du blinderm en finition..
En attendant voila le resultat :

le boar 2m de chez art hobby 20130310

le boar 2m de chez art hobby 20130311

le boar 2m de chez art hobby 20130312

Vu le sol "accidente" de la pente ou l'on va voler
Je vais réaliser une deco au vinyle sur les ailes

le boar 2m de chez art hobby 20130313
Camo bleu dessus et Jaune fluo dessous

mais ce sera en dernier ....il reste du boulot avant ça !!


Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
jo



Masculin Messages : 187
Date d'inscription : 27/12/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: Re: le boar 2m de chez art hobby   le boar 2m de chez art hobby Icon_minitimeLun 4 Mar - 20:26

slt alex

sympa ce planeur ^^
pour ce qui est du blenderm tu y aller tranquil ca bouge pas, ( pas besoin de charnières )
par contre l entoilage au vinil ça risque detre chaud pour éviter les plis ça ce travaille moins bien que l'oracover .

@++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: ah   le boar 2m de chez art hobby Icon_minitimeLun 4 Mar - 21:52

j'ai surtout mit des charnieres pour Eviter la deformation des ailerons suite a une mauvaise répartition de la force exercée dessus

pour le vynile je vais faire appel à Eric qui s'est bien debrouillé sur ses planeurs
au pire on arrache et On met de l'oracover !

J'ai hate de le mettre en l'air !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: suite   le boar 2m de chez art hobby Icon_minitimeSam 9 Mar - 2:40

la suite
realisation d'une platine pour le recepteur

le boar 2m de chez art hobby 20130314

Mise en place de la nacelle et realisation des fiches servo pour le raccordement des ailerons

le boar 2m de chez art hobby 20130315

collage de la nacelle

le boar 2m de chez art hobby 20130316

demain pose du vinyle et pose definitive des servos d'ailerons
puis reglages



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

le boar 2m de chez art hobby Empty
MessageSujet: suite   le boar 2m de chez art hobby Icon_minitimeDim 10 Mar - 23:04

j'ai passé la journée à ca.....
entoilage au vinyle
j'ai réalisé des patrons au papier calque et découpé les morceaux de vinyles pour les coller ensuite
du boulot mais je suis satisfait du resultat

le boar 2m de chez art hobby 20130317

le boar 2m de chez art hobby 20130318

le boar 2m de chez art hobby 20130319

le boar 2m de chez art hobby 20130320

le boar 2m de chez art hobby 20130321

le boar 2m de chez art hobby 20130322

le boar 2m de chez art hobby 20130323

il me reste plus qu'a raccorder les servos d'ailerons






Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
sam2b

sam2b

Masculin Messages : 90
Date d'inscription : 14/09/2008
Localisation : bastia

le boar 2m de chez art hobby Empty
MessageSujet: Re: le boar 2m de chez art hobby   le boar 2m de chez art hobby Icon_minitimeLun 11 Mar - 2:59

Dsalut figa
Bravo beau boulot bon vol avec ton nouveau joujou
