MessageSujet: Ma centrale atomique !!   Ven 14 Jan - 21:30

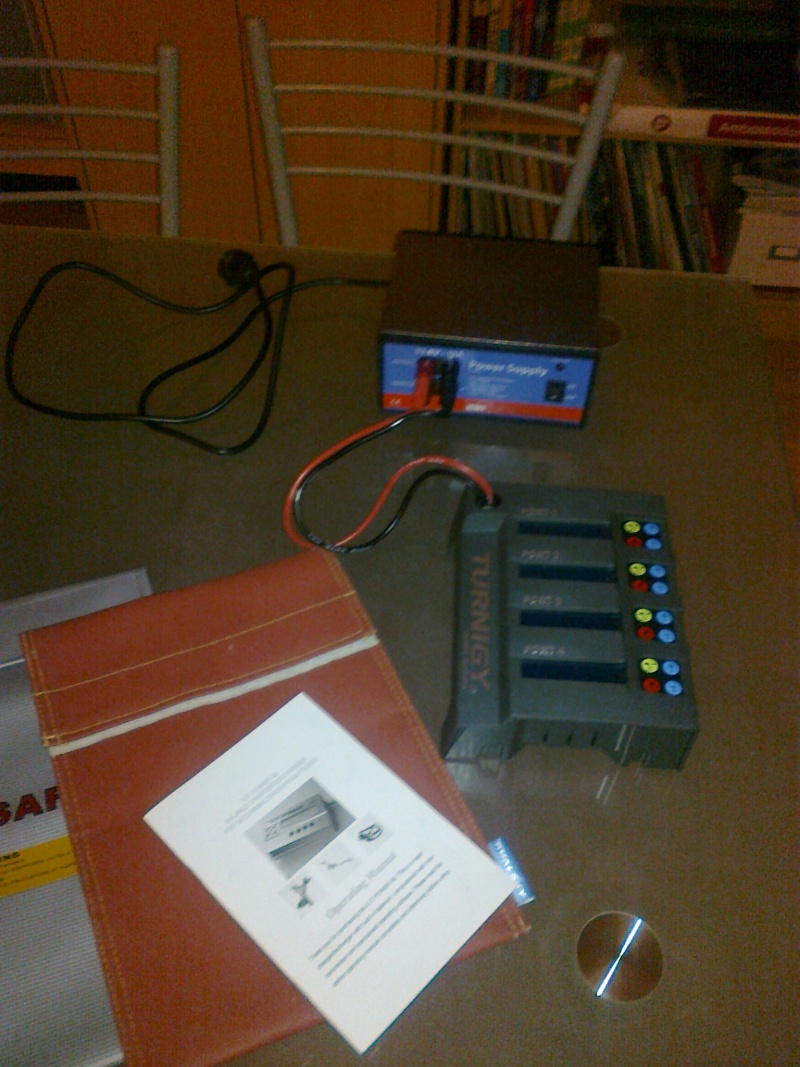

et voici le matos qui va charger les accus du 6HV !!!

petit rappel la machine fonctionnera en 12S soit 2X 6S 3000mah 30C (pour 5min de 3D....donc 7min de vols cool)
je vais bientôt recevoir mes accus (8 au total donc 4 pack) je me suis équipé pour charger tout sa !!!

j'avais déjà l'alim stabilisée 12A j'ai pris le monstrueux chargeur QUATTRO TURNIGY ainsi que les indispensables sacs de charge XXL (2 accus dans un sac)

cela me permettra de charger 4 lipo en même temps (soit deux accus pour le 6HV)







allez un peu de théorie !!!

ce chargeur permet de sortir 50W par sortie, une lipo 6S fait 22,2V et pour savoir si je peu charger mes lipos a 1C (soit 3A par sorties) -------> P=UxI

donc : I= P/U ------>50/22,2 = 2.52A par sorties !!!!

il faudra donc que je limite la charge par sorties a 2.5A pour préserver le chargeur et surtout assurer une bonne charge des lipos
en ce qui concerne mon alim elle ne débitera donc pas plus de 10A, donc elle devrai suffire

je pense qu'il me faudra donc a peu près 1H pour charger 4 lipos (quand j'avais le 500 il me fallait 40 min a 1C pour 2.6A)

Dans quelques temps je pense donc trouver une alim 25A et acheter un deuxième chargeur QUATTRO comme sa je mets les 8 accus a charger en meme temps....en 1H !!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
F1FNW

avatar

Masculin Messages : 37
Date d'inscription : 19/12/2010
Localisation : Côte Orientale parfois...

MessageSujet: Re: Ma centrale atomique !!   Sam 15 Jan - 9:01

Salut,

Attention, ton chargeur comporte un élévateur de tension pour sortir 22V à partir de ton alim qui elle ne fait que 13.8V. Tu va donc consommer plus sur ton entré à savoir le 13.8V. Fait ton calcul car il faut tenir compte également du rendement du convertisseur du chargeur qui n'est surement pas de 100% mais plus vers les 85/88% (à vérifier). Conclusion tu ne pourra pas "tirer" 4 x 2.5A sur ton chargeur, car ton alim va se mettre à genoux.

22.2 x 2.5 = 55.5W : 55.5 x 4 = 222w pour le chargeur

13.8 x 12 = 165.6W pour l'alimentation

Il te manque 56,4W!!!!!!!

Bien sur tout cela est théorique et des mesures en fonctionnement te donneront une meilleure idée de ce que tu peux effectivement en tirer.

En tout cas, beau matos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin
avatar

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: Ah   Sam 15 Jan - 11:37

Bien vu !!
J'ai pas penser a la puissance de l'alimentation j'ai tenu compte que de l'amperage ....
Faudrai que fasse une mesure...Bon ben je pense prendre une alim plus grosse et un chargeur supplementaire plus tôt que prévu du coup !!!!

Par contre je chargerai tout quand je serai au bureau ....
Plus de puissance au compteur et surtout quand je suis l'ordinateur toute lapres midi je peu les surveiller bosser en même temps.....
Joignons l'utile a lagreable !!! lol!
