 !! montage du 6HV !!

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: !! montage du 6HV !!   Jeu 20 Jan - 15:12

sa y est tout est arrivé !!!

petit déballage pour commencer le montage ce sera pour plus tard...la faut aller bosser... Evil or Very Mad

















j'aime bien la cage a roulement qui renforce la rigidité au niveau du couple pignon/couronne



Allez la suite ce soir.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ETAPE 1   Ven 21 Jan - 0:19

ETAPE 1 : LES SERVOS

rien de spécial pour le montage des servos si ce n'est que le manuel ne précise pas qu'il faut monter les "écrous" plastiques pour verrouiller les vis des servos et puis les vis crucis sont merdiques....

sinon le reste respire la qualité

-préparations des sous ensembles :



-montage terminé :




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ETAPE 2   Ven 21 Jan - 0:22

ETAPE 2 : TRAIN ATTERRISSAGE

le montage du train d'atterrissage ne pose pas de probleme..par contre les tubes et les caoutchoucs sont tellement durs a faire passer ...que je suis sur que sa ne sortira jamais en vol !!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ETAPE 3   Ven 21 Jan - 0:30

ETAPE 3 : tube de queue et anticouple

le tube de queue avait un bouchon à chaque extrémités...je les enlève et la hoooooo magieee les haubans étaient rangés dans le tube de queue !!!

l'anticouple est prémontré comme le châssis et de bonne qualité ce qui m'a impressionné....pas un poil de jeu dans le moindre sens !!!
et puis la courroie à l'air costaud..elle large,épaisse et la matière m'inspire confiance....sa ne fait pas long élastique noir comme sur les trex 600....

le montage s'arrête la pour ce soir je doit percer des trous dans le tube de queue pour verrouiller l'AC dessus...et je ne vais pas percer à cette heure ci !!
suite demain !







Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
REGISCORSE



Masculin Messages : 200
Date d'inscription : 03/12/2010
Localisation : Plaine orientale

MessageSujet: News   Sam 22 Jan - 19:03

Bon alors ?

On est samedi et en plus il y a du mauvais temps le 6hv doit être sur la fin ..

Post quelques image du bestio!.

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: la suite   Sam 22 Jan - 19:13

j'ai pas eu le temps depuis ce matin !!
hier j'ai de intempestivement plié la voiture de société en juste au dessus de cauro Embarassed
mais pas de bobo du tout je roulait très cool (elle est quand même partie de derrière..)

bref allez la suite !!

j'ai percé le tube et installé l'anticouple

j'ai percé d'un diamètre bien inférieur a la vis de manière à ce que le tube de queue aussi fasse "pas de vis"



avec une vis de chaque cotés l'AC ne bouge pas d'un poil !!!



petite technique pour passer la courroie dans le tube de queue : l'attacher a la tringle d'anticouple avec un collier et la faire passer dans le tube......



ensuite on met en place la couronne principale et l'axe principal...





une des particularités de cette machine : la bague d'arrêt de l'axe principal se place sous le palier supérieure !!!
excellent pour gagner de la marge pour la course du plateau cyclique
ils ont bien sur prévu un orifice pour passer le tournevis pour la serrer...bravo compass !!





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ahh   Sam 22 Jan - 19:28

allez on monte les haubans et on passe a l'étape suivant------> la tête de rotor !!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ah   Sam 22 Jan - 20:30

Petit bémol !!!
le manuel n'explique pas le montage des haubans et des guides de tringle !!!
il passe direct a l'étape tête de rotor !!
les guides ont pourtant un sens il faut les monter du coté ou se trouve le servo d'AC



et voila

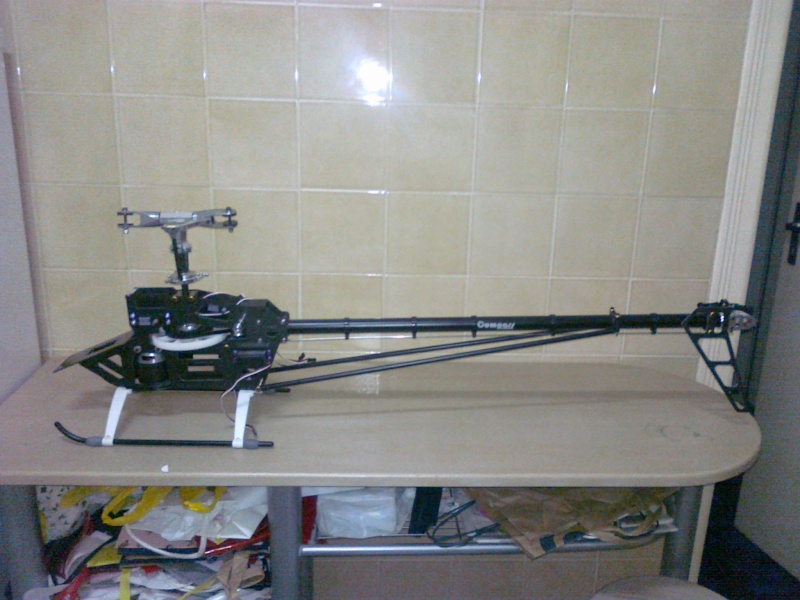

ensemble tube de queue monté ..on passe à la tête !!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ETAPE 4   Sam 22 Jan - 21:39

ETAPE 4 : TETE DE ROTOR

malgré que la tête soit pré montée compass précise qu'il faut démonter dégraisser et mettre du frein filet ces dernières





et voila la tête et son plateau prêt à monter !!




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: mécanique finie   Sam 22 Jan - 22:09

et voilaaaa
la mécanique est montée il me reste à placer le reste de l'électronique et les réglages...et aussi la bulle !!!

mais la c'est l'heure de la soupe !!












Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: finiiiii   Sam 22 Jan - 23:39

finiiiiiii !!
plus qu'a placer le reste (contrôleur, regulateur, beastx, récepteur) et demain il me restera les réglages !!!

en tout cas cette machine est superbe Shocked
j'ai été surpris par la taille du châssis en ouvrant la boite mais la machine n'est pas si petite que ca !!!

....je crois que je suis amoureux.... Embarassed











mes impression sur la bête:
machine de très bonne qualité et bien pensée !!
le fait que la machine soit pré-montée fait gagner pas mal de temps cependant si il y aurai un point à améliorer----> LA NOTICE !!!
Cette derniere manque de clarté et n'explique pas certaines étapes importantes, rien d'insurmontable si on à l'habitude de monter des helicos mais pour un novice risque de zapper certaines choses et de perdre un temps fou !!
un autre point noir sur la notice ...il n'existe que la notice de la version flybar avec les préco de réglages pour le flybar uniquement....
une feuille volante et fournie pour le montage de la tête flybarless Evil or Very Mad

la machine à un prix très correcte, les pièces aussi sont pas très chères
niveau qualité les alliages sont sympas et il n'y a aucun jeu dans les différents ensembles, à ce niveau la, ayant monté 2 trex 600 nitro et un 450....ya de quoi foutre du ALIGN au feu Laughing
restera a voir en vol pour les qualités de vol de la bête ..mais vu ce que lis sur les forums, je ne m'inquiète pas trop !!

maintenant je vais en baver pour monter l'electronique car le châssis est petit !!! (mais c'est le principe de la machine...)
suite au prochain épisode !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
REGISCORSE



Masculin Messages : 200
Date d'inscription : 03/12/2010
Localisation : Plaine orientale

MessageSujet: 6hv   Dim 23 Jan - 0:07

Ça a vraiment l air d' être une très belle machine , la tête fbl est monstrueuse et lui donne un look terrible .
Bon reglage demain et n oublis pas de filmer le premier vol .

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: !!!!   Dim 23 Jan - 13:54

Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad Mad


Mad Mad Mad Evil or Very Mad Evil or Very Mad Evil or Very Mad affraid affraid

le montage de la partie électronique est la partie que je hais le plus.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: controleur   Lun 24 Jan - 1:02

et voila le contrôleur est soudé !!!
je lui fait le câblage spécifique lipo en série....



maintenant on s'attaque au montage final de l'électronique...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: et voilaaa   Mer 26 Jan - 1:43

ahahah
apres quelques déboires avec le MICROBEAST
le montage de l'electronique est fini !!
me reste plus que les réglages et gaaazzz

le montage fait un peu armoire electrique mais sur le chassis limite taille 500...c'est pas évident de caser tout ca !!
en tout cas tout est sécurisé c'est le principal !





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: les réglages    Ven 28 Jan - 22:28

j'ai fini les réglages !!
il y à une particularité pour régler la tête du au fait que la machine est légèrement inclinée en avant !!
compass fourni un outils de réglage qui permet de régler milieu de manche = pas à 0°
on place l'outil sous le plateau cyclique on repose le plateau cyclique dessus on fait ses neutres servos (90° manche au milieu) et on règle la longueur des chapes pour les mettre en place dans les boules du plateau
ensuite on met en place la tête (sans toucher a la longueur des chapes des pieds de pales) et magiiieee 0° pile poil !!!
manche au milieu j'ai 0° et +14/-14 aux extrêmes (que j'ai limité a 12°)

PS (pour les connaisseurs du microbeast) avec les palonniers d'origine j'ai ma LED bleue des deux cotés à 6°.....



et ce 0° degré parfait alors What a Face



finiiii !!



il me reste a régler le controleur et le mode régulateur de tours....et évidement le microbeast a affiner en vol !!

ALLEEZZZ GAAAAZZZ
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
Will2K2A



Masculin Messages : 91
Date d'inscription : 16/09/2010
Localisation : Ajaccio

MessageSujet: Re: !! montage du 6HV !!   Sam 29 Jan - 21:06

Super ce petit outil fournis dans le kit, c'est royal Cool

Et 6° led Bleue sur le microbeast avec les palonniers d'origine, le top.
Les p'tit gars de Compass ont bien prévu le coup cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ahhh   Sam 29 Jan - 22:53

allez si le temps le permet premiers tours rotor demain au terrain !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: EDF   Dim 30 Jan - 0:14

EDF.....nous vous devons plus que la lumière !!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
REGISCORSE



Masculin Messages : 200
Date d'inscription : 03/12/2010
Localisation : Plaine orientale

MessageSujet: Re: !! montage du 6HV !!   Dim 30 Jan - 0:33

Pense a filmer un peut ..
Bon vol
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: ouaii   Dim 30 Jan - 1:44

ouaiii mais il y aura pas grand chose de croustillant a voir car :

-rodage des lipos
-prise de confiance dans le matériel
-REprise de confiance du pilote (sa fait un moment que je vole plus en "reel" Embarassed )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
REGISCORSE



Masculin Messages : 200
Date d'inscription : 03/12/2010
Localisation : Plaine orientale

MessageSujet: Re: !! montage du 6HV !!   Dim 30 Jan - 22:22

Alors le compass , ça c est bien passé ? Tes première impression ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: LOL   Lun 31 Jan - 0:13

Ben en fait ce matin comment dire ...heuuu

ZzZzZzZzZ

je me suis couché tard et du coup...je me suis pas levé...
de toute facons il faut que je recable les fils d'alimentation du controleur...c'est pas tres "secure"

de toute facon le a priori le week end prochain il fait beau !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
REGISCORSE



Masculin Messages : 200
Date d'inscription : 03/12/2010
Localisation : Plaine orientale

MessageSujet: Re: !! montage du 6HV !!   Mer 23 Fév - 21:45

On attend toujours une petite vidéo du 6hv en vole..... Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: !!!   Mer 23 Fév - 22:28

je suis en train de régler l'AC
ben j'avance pas !!!
quand j'ai la flemme il fait beau et quand je suis motivé il y a du monde ou il pleut......
mais sa viendra !!!
la en plus j'attend mon régulateur gryphon pour remplacer l'ELYQ V2 qui est trop volumineux pour le 6hv et puis les connexions sont mal placées.....

http://www.gryphon.fr/proshop/image/cache/data/036-500x500.jpg

le gryphon a le même système de régulation voies par voies mais moins volumineux et aussi fiable qu'un EMCOTEC (systeme d'activation par aimant...)

et puis comme en ce moment je suis sur deux front (remise en service du bateau j'ai plein de trucs a faire dessus alors je m'y prends a l'avance...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
Contenu sponsorisé




MessageSujet: Re: !! montage du 6HV !!   Aujourd'hui à 11:29

Revenir en haut Aller en bas

!! montage du 6HV !!
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Démontage, restring et remontage d'une BJD
» Montage des amortisseurs gros volume Hörmann
» Démontage trompettes JD510
» montage de cygnes
» Doc. montage ELCON Cléon MMX

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM MODELISME CORSE :: Hélicoptères-
Sauter vers:
