 montage du notos de chez YPSI

Aller en bas
AuteurMessage
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

montage du notos de chez YPSI Empty
MessageSujet: montage du notos de chez YPSI   montage du notos de chez YPSI Icon_minitimeJeu 29 Aoû - 0:59

Salutation
et voila mon nouveau F3K

Le notos de chez YPSI.
il sera équipé de deux servos dsm44 aux ailerons, 2 hs45 hb à la dérive/profondeur (montage ressort et fil de peche)

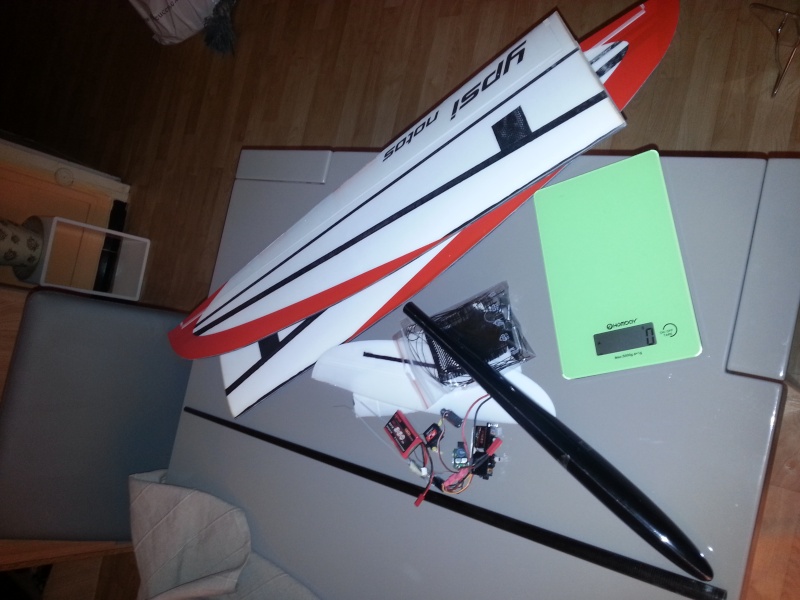

1- la pesée :
281g électronique inclue...avec la fibre/colle et les accessoires je devrai le tirer sous 300g...

montage du notos de chez YPSI 20130813

2- placement des servos d'ailes je compte les monter en "topdrive" donc j'ai pris des servos très fins pour les ailes
délimitation de la zone de placement des servos (renfort carbone...)

montage du notos de chez YPSI 20130814

montage du notos de chez YPSI 20130825

découpage de la mousse
montage du notos de chez YPSI 20130816

decoupage des pates des servos pour les rentrer en force dans les ailes
montage du notos de chez YPSI 20130817

montage du notos de chez YPSI 20130818

3- collage des deux demi-ailes
découpage d'une rainure dans le carton pour obtenir 7cm de diedre, puis je coince le bout de l'aile dedans, je plaque l'autre contre la table et je colle les deux.

montage du notos de chez YPSI 20130820

montage du notos de chez YPSI 20130821

montage du notos de chez YPSI 20130822

4- percage des trous de fixations d'ailes. sans forcer j'ai malheureusement détaché les plaque métal incluses qu'il fallait tarauder pour les vis de fixation
j'ai donc "creusé" le fuselage pour recoller ces plaques....

montage du notos de chez YPSI 20130823

il me reste à coller la fibre carbone de renfort des ailes et réaliser les commandes d'ailerons...puis on passera au reste...

montage du notos de chez YPSI 20130824


Dernière édition par figaaatellu le Jeu 29 Aoû - 20:24, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

montage du notos de chez YPSI Empty
MessageSujet: la suite   montage du notos de chez YPSI Icon_minitimeJeu 29 Aoû - 20:23

Allez la suite !!

pose des renforts en fibre carbone à la jointure des ailes.
le tissus fourni était trop petit et completement délaminé j'ai donc utilisé de la bande carbone en rouleau

montage du notos de chez YPSI 20130826

j'ai protégé/délimité la zone de pose avec du scotch peintre et appliqué la resine au rouleau puis pose de la bande carbone un autre coup de rouleau + epoxy et retrait immediat du scotch

montage du notos de chez YPSI 20130827

montage du notos de chez YPSI 20130828

demain quand ce sera sec je poncerai un petit coup les bavures...

ensuite (et fin pour ce soir) réalisation de la platine servo en CTP 0.8mm dans le fuselage (très étroit....)

montage du notos de chez YPSI 20130829

La suite au prochain épisode !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
sam2b

sam2b

Masculin Messages : 90
Date d'inscription : 14/09/2008
Localisation : bastia

montage du notos de chez YPSI Empty
MessageSujet: Re: montage du notos de chez YPSI   montage du notos de chez YPSI Icon_minitimeVen 30 Aoû - 0:14

bonsoir
beau travail et bon courage a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com/forum.htm
lejoueur

lejoueur

Masculin Messages : 70
Date d'inscription : 18/03/2013
Localisation : Europe

montage du notos de chez YPSI Empty
MessageSujet: Re: montage du notos de chez YPSI   montage du notos de chez YPSI Icon_minitimeVen 30 Aoû - 12:20

Very Happy Very Happy  pas mal.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

montage du notos de chez YPSI Empty
MessageSujet: suite   montage du notos de chez YPSI Icon_minitimeSam 31 Aoû - 0:49

allez on continue !!

on poursuit les ailes !
vérification définitive du fonctionnement des servos et réglages des neutre ailerons

montage du notos de chez YPSI 20130830

ensuite apres avoir pris mes mesures, percage des trous pour passer les commande et mise en place des gaines

montage du notos de chez YPSI 20130831

montage du notos de chez YPSI 20130832

les commandes en attente
le principe des commande "topdrive" permet de gagner en trainée car le servo est enfermé dans l'aile et rien de dépasse sauf un petit morceau de CAP qui va sur le guignol de l'aile..

montage du notos de chez YPSI 20130833

Ca ira pour l'aile on s'attaque à la la poutre de de queue

préparation des accessoires

montage du notos de chez YPSI 20130834

mise en place de la dérive

montage du notos de chez YPSI 20130835

mise en place des gaines de sorties pour les fil de commande prof et derive

montage du notos de chez YPSI 20130836

collage de la profondeur (apres avoir placé une cale pour obtenir le bon V.....)

montage du notos de chez YPSI 20130837


La suite demain quand ce sera sec !!







Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
patdxfr



Masculin Messages : 54
Date d'inscription : 29/06/2008
Localisation : Prunelli di Fium'Orbu

montage du notos de chez YPSI Empty
MessageSujet: Re: montage du notos de chez YPSI   montage du notos de chez YPSI Icon_minitimeSam 31 Aoû - 23:56

Beau début de construction.

il y a des amateurs de f3k dans le coin ?

montage du notos de chez YPSI Discus_lancer-1_760

pat_2b
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://corse.aeromodeles.free.fr/
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

montage du notos de chez YPSI Empty
MessageSujet: la suite    montage du notos de chez YPSI Icon_minitimeDim 1 Sep - 20:14

Ouai je suis devenu dingue de cette discipline !!
Mais comme pour l'helico je me sent un peu seul... mais bon c'est trop bon quand même !

Bref la suite !!

J'ai foire deux fois le système de commande topdrive mais j'ai reussi a avoir quelque chose de propre
(Ca reste une veritable misère sans nom pour le faire...)

montage du notos de chez YPSI 20130910

J'ai réalisé les commandes avec des CAP de 0.5mm doublées

montage du notos de chez YPSI 20130911

Et pas grand chose ne depasse cote commande et rien cote servo

montage du notos de chez YPSI 20130912

montage du notos de chez YPSI 20130913

Installation definitive dans le fuso

montage du notos de chez YPSI 20130914

Mise en place du PEG de lancement

montage du notos de chez YPSI 20130915

La pesée finale planeur centré celon la notice avec 20g de plomb --> 295g prêt a voler

Les ailes
montage du notos de chez YPSI 20130916

Fuso (batterie incluse)
montage du notos de chez YPSI 20130917
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin
figaaatellu

Masculin Messages : 721
Date d'inscription : 19/03/2008
Localisation : ajaccio

montage du notos de chez YPSI Empty
MessageSujet: fin   montage du notos de chez YPSI Icon_minitimeDim 1 Sep - 20:24

Reste plus qu'à paufiner tout ca au terrain

montage du notos de chez YPSI 20130919

montage du notos de chez YPSI 20130920

montage du notos de chez YPSI 20130921

montage du notos de chez YPSI 20130922

montage du notos de chez YPSI 20130923

montage du notos de chez YPSI 20130924
Revenir en haut Aller en bas
