MessageSujet: montage du gaui 425 (classe 500)   Sam 30 Jan - 14:19

ca y est il est a la maison !!!
le contenu:
-le gaui 425
-3 ds510 au cyclique
-1 ds520 au l'AC
-nouveau moteur align bl 500m 1600kv
-controleur hobby wing platinum 60A
-pales principales align 425 carbone

ET LA GRANDE NOUVEAUTE : je vais tester le flybarless !!
-1 tete de rotor flybarless alu
-module flybarless/gyro GU365




La tete de rotor flybarless est magnifique !!



et voici le module GU365 :



JE VAIS MAINTENANT PASSER AU MONTAGE !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: montage du gaui 425 (classe 500)   Sam 30 Jan - 18:05

ouverture de la boite
tout est très bien rangé et rien n'a souffert durant le trajet :



la tête de rotor est déjà pré-montée (je ne l'utiliserai pas car je vais monter la flybarless)



la qualité des pieces plastique est remarquable deux petits points noir dans le kit :
-1er les sachets ne sont pas numérotés et aucune reference sur les pieces pour coller au manuel donc dur dur de trouver la bonne pieces !!
-2eme la bulle est en espece de plastique tres fin est en 2 pieces il faut donc la coller Shocked ( si on se rate sa va faire moche !!!)

sinon RAS !!!

allez premiere partie le chassis :











allez on reprendra plus tard il y a des choses a faire en ville !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: avancement des travaux!!   Dim 31 Jan - 13:43

sa a bien avancé la plus grosse partie meca est faite il restera l'électronique et les reglages !!
en tout cas la classe 500 je trouve que c'est un bon compromis ni trop gros ni trop petit !!



petit bilan la qualité du kit est tres bien pour le prix (70 euros en france et 40 chez flying hobby ou autres)
cependant je le déconseille a un debutant seul car le montage bien qu'il n'y ai pas grand chose a monter donne du fil a retordre Evil or Very Mad
le manuel n'est pas clair du tout, rien n'est numeroté et le sens de certaines pieces n'est pas explicitement montré (comme par exemple le sens de rotation de la courroie...)
mais une fois monté l'helico est sympa et respire la qualité
juste un détail concernant la qualité :
je trouve que la courroie genere trop de resistance et freine trop le rotor (je l'ai tendu juste comme il faut) ce qui en cas d'autorot n'est pas génial....on vera ce que sa donne
je pense que une fois le flybarless reglé je prendrai un protos 500 car ce dernier est de meilleure qualité et plus repandu ( j'y monterai toute l'electonique et la tete de rotor flybarless...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: presque fini !!   Dim 7 Fév - 21:11

et voila l'avancement !!
j'ai perdu du temps a bricoler la nouvelle radio pour la passer en mode 1 ( grosse opération de soudage...)
il me reste plus qu'a commander les accus (faire les soudures des fiches pour les accus, le chargeur et le controleur)
et faire les vols de reglages du module flybarless..
je pense me bricoler une croix d'apprentissage je ne connais pas encore la reaction de la bete avec le module flybarless (pas encore réglé !!)

voila les photos :

afin de ne pas detruire la tete de rotor en alu lors des reglages du flybarless (on ne sait jamais...)
j'ai modifié la tete de rotor d'origine pour la transformer en FBL j'ai supprimer wash out et cage de barre de bell et j'ai remplacer les boules de chappes d'origine par des boules de chappes longues de trex 600....et voila la meme que l'alu mais en moins risqué en cas de crash...

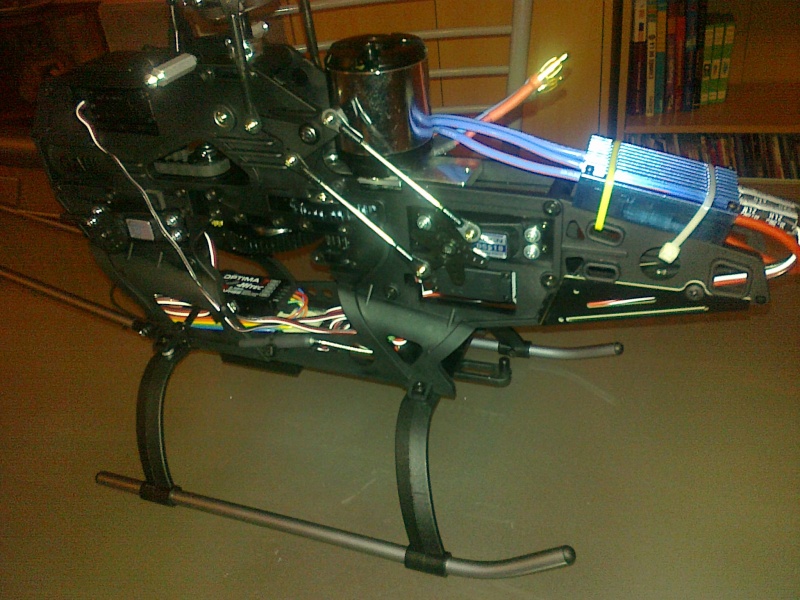

j'ai reussi a faire une installation radio assez propre..



j'ai monté le module flybarless sous la machine comme indiqué dans le manuel mais j'ai du bricoler une platine avec une petit morceau de balsa pour fixer le module :



photos d'ensemble (j'ai aussi découpé la canopy pour améliorer l'aération du controleur et du moteur) :





[url=https://servimg.com/image_preview.php?i=136&u=12143442][/url


allez on commande les accus et on patiente Cool
une petite video de la version normale pilotée par bobby watts :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: j'ai attaqué les réglages   Dim 14 Mar - 14:55

sa y est il a fait son premier son premier vol !!!
les réglages sont assez simple il y juste le gyro qui est un peu bidon donc je pense monter rapidement un vrai gyro en parrallele ....
QUE C'EST BOOOONNNN !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: montage du beastx   Lun 7 Juin - 0:02

READY !!!!

j'ai finalement monté le module beastX sur le gaui
j'ai été agréablement surpris par la partie réglages , c'est un régal !
beaucoup plus complet et intuitif que le 3G (qui n'est pas compliqué non plus mais moins complet).

Par sécurité en cas de crash et pour eviter d'avoir a rallonger certains fils de servos j'ai voulu installer le module dans le chassis
Le module ne passait pas dans le chassis en position horizontale ---->j'ai du bricoler un support pour placer le beastx dans le chassis a la verticale en gardant la possibilité de manipuler les potards.
En fait je me suis plus pris la tete pour obtenir un montage plus ou moins propre dans le gaui que pour la programmation. (d'ailleur au passage je ne salut pas les qualités de ce chassis pour ce qui est des possibilités d'implantation de l'électronique et du passage les fils Evil or Very Mad dommage car cet helico est génial !! )

Pour l'instant j'ai laissé les potars en position d'origine je testerai sa demain Twisted Evil
j'ai fait une courbe linéaire de +12 à -12 et gaz en 7 points en gros un V de 90/70/90
tout est en place rien ne bouge !!! vivement les éssais que je puisse affiner tout sa !!





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: gg   Mer 9 Juin - 1:05

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forummodelismecorse.forumdediscussions.com
figaaatellu
Admin


Masculin Messages : 722
Date d'inscription : 19/03/2008
Localisation : ajaccio

MessageSujet: pales   Mer 9 Juin - 1:06

les rotortech conviennent pas trop mal pour le flybarless (le BA de la premiere ne doit pas trop se rapprocher du BF de la seconde)
